Как сделать стапель для кузовных работ своими руками
На нашем форуме, да и на форумах наших друзей автомастеров постоянно всплывают вопросы по изготовлению стапеля для кузовного ремонта в своем гараже. Многие пытаются сделать его своими руками, но иногда требуются новые знания, решения возможных ошибок и приходится искать помощи у своих коллег.
Обычно рассматриваются две версии самодельных стапелей: передвижной и стационарный (забетонированный напольный).
В этой статье я постарался скомпилировать полезную информацию, с нашего форума в том числе: советы, чертежи, фотографии по изготовлению стапеля и дать толчок тем, кто еще не полностью уверен в своих силах и боится начать делать его своими силами.
Мобильный самодельный стапель
Вот такой стапель сделал наш форумчанин Евсей.

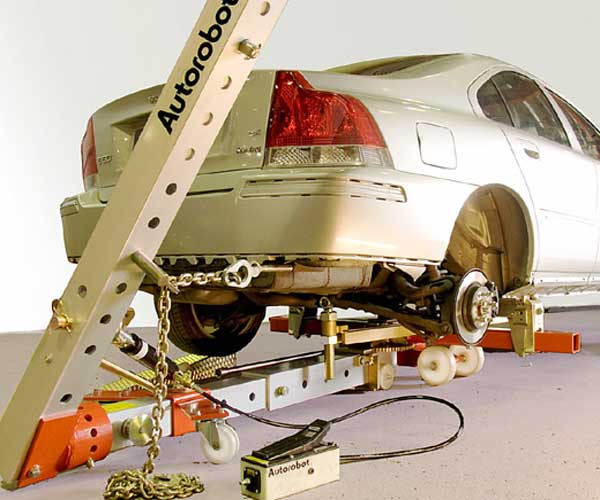

За основу была взята конструкция легкого и мобильного финского стапеля Autorobot micro A.
Основными материалами, использовавшимися при изготовлении стали швеллер №10 и №12.

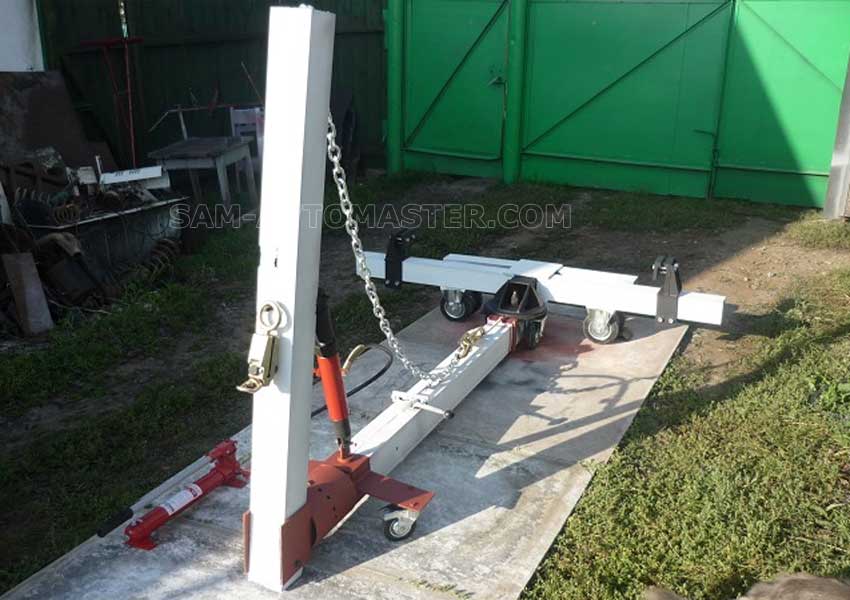

Ниже на фото основные узлы стапеля.

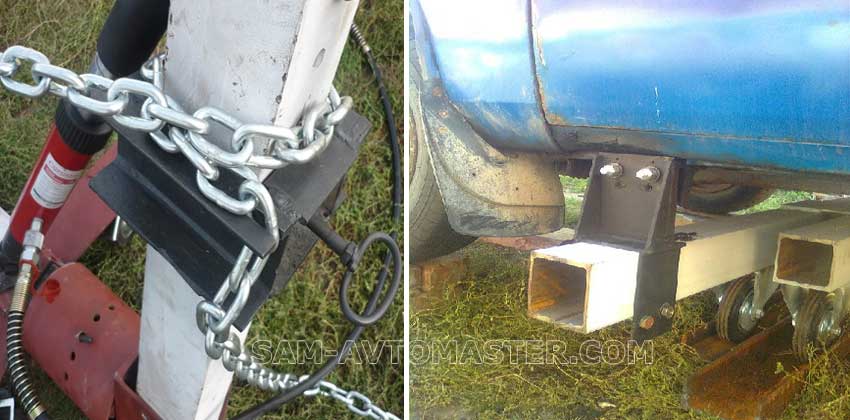

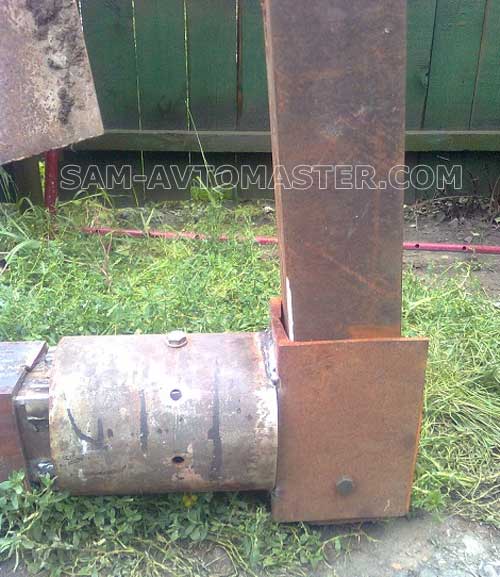

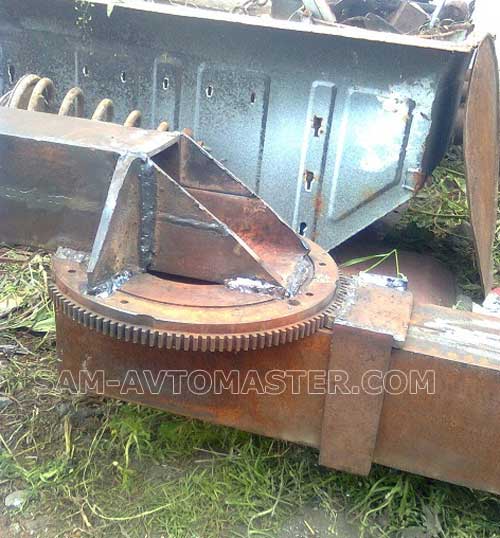

- Фиксатор поворотного механизма Фиксатор поворотного механизма

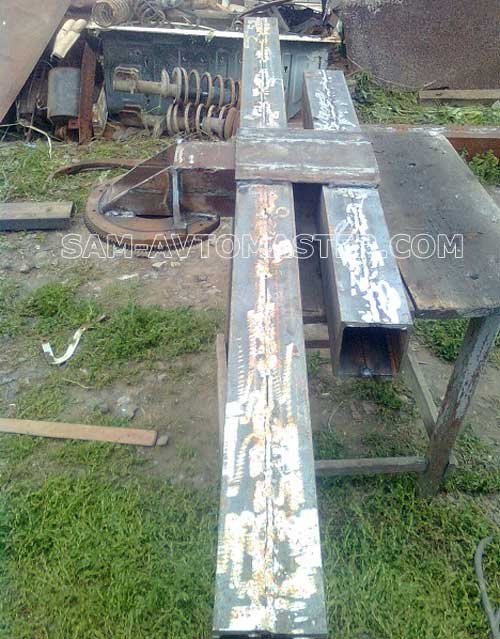

- Поперечина Поперечина
- Поперечина Поперечина
- Силовая башня Силовая башня
https://sam-avtomaster.greendacha.com/oborudovanie/stapel-svoimi-rukami#sigProId19c1ab94d0

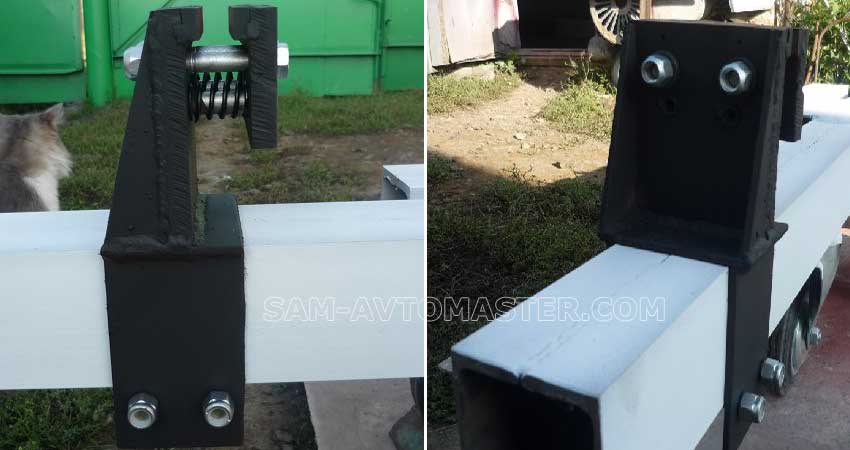

Немаловажная деталь стапеля – захваты порогов, своеобразные тисочки. Для их изготовления была использована листовая сталь толщиной 16 мм. Ширина захватов порогов 150 мм, стягивающие болты на 12, а втулки на 14 мм. Пружинки использовались от клапанов классики Ваза. «Губки» захватов сделаны из рашпиля по металлу.
Для работы с этим стапелем используется гидравлика из набора рассчитанная на 10 тонн.
Вот такой фиксатор цепи расположен на тягловой башне (стреле) стапеля, а также как работают захваты порогов.

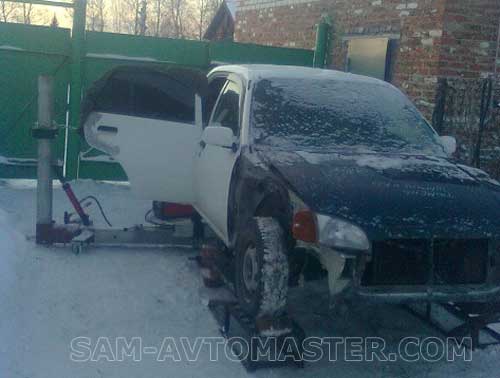

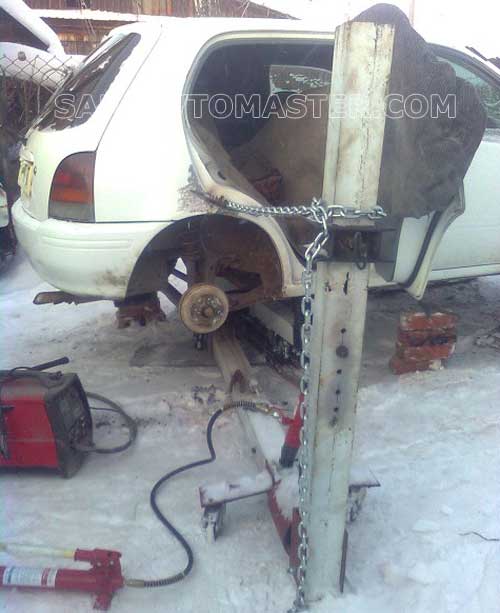

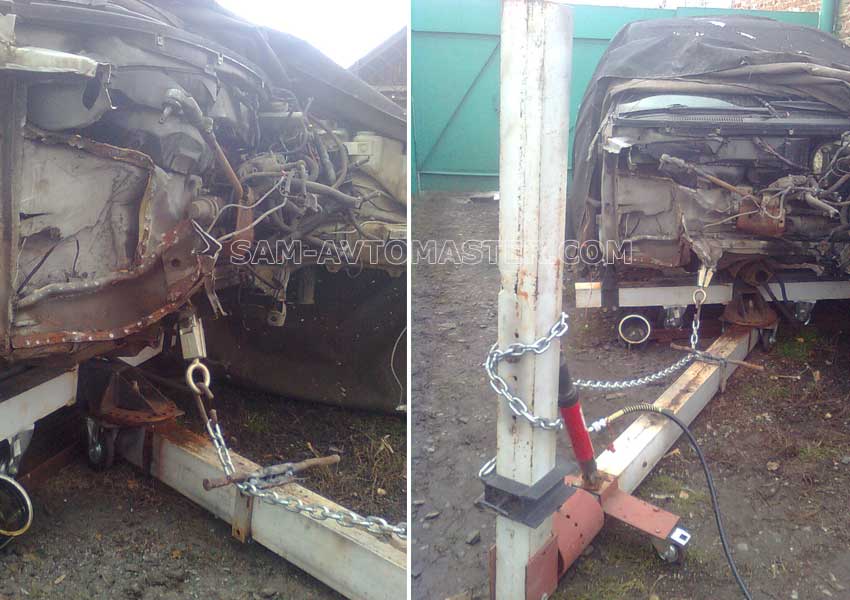

Стапель в работе:

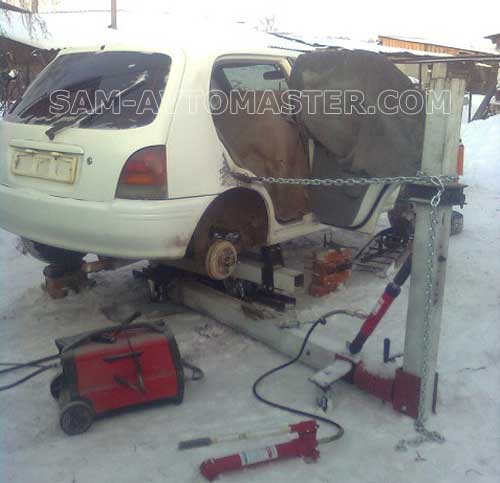

- Стапель в работе Стапель в работе

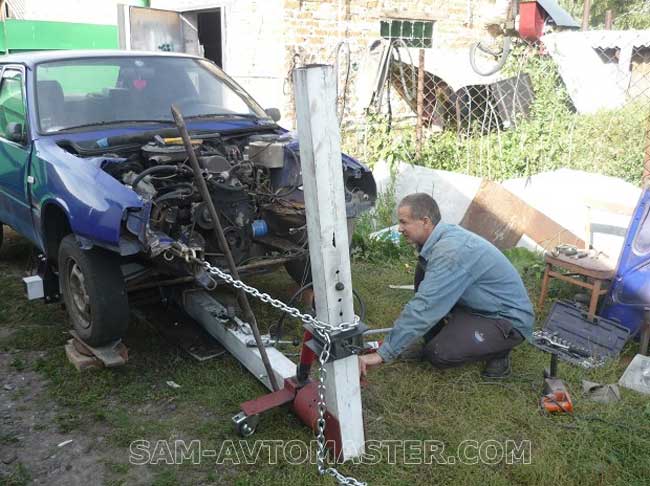

- Стапель в работе Стапель в работе

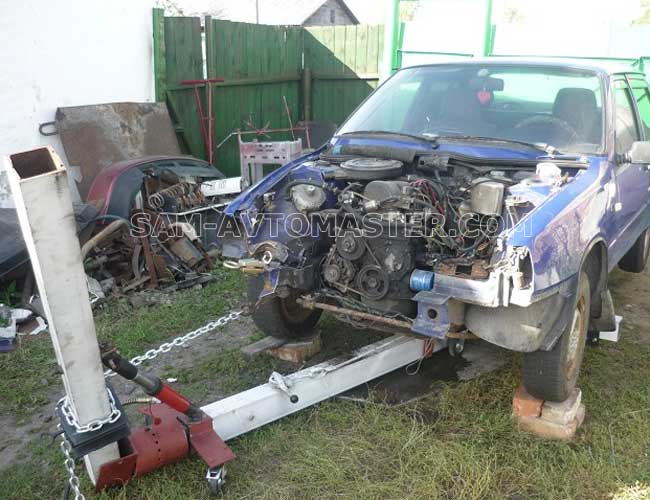

- Стапель в работе Стапель в работе
- Стапель в работе Стапель в работе
https://sam-avtomaster.greendacha.com/oborudovanie/stapel-svoimi-rukami#sigProIda6de7e4367

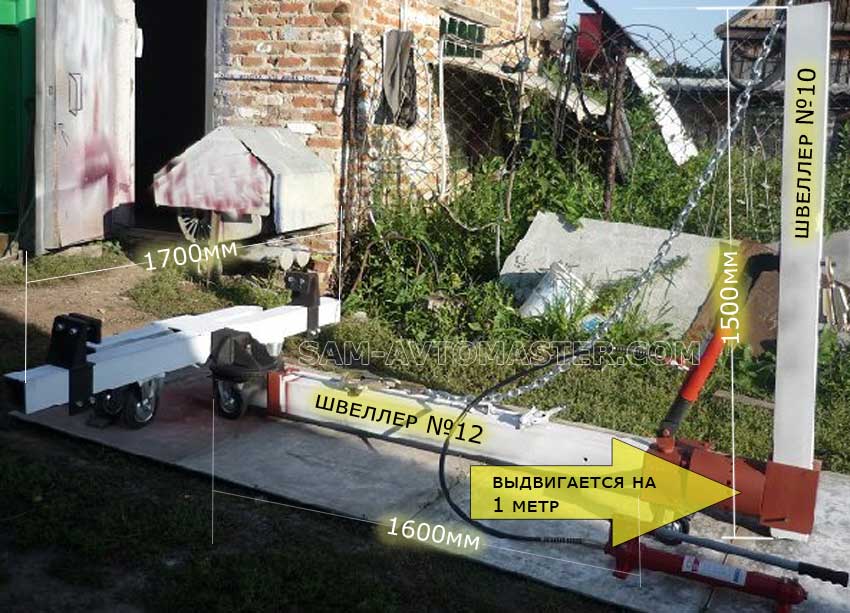

А вот собственно сама схема с размерами стапеля.

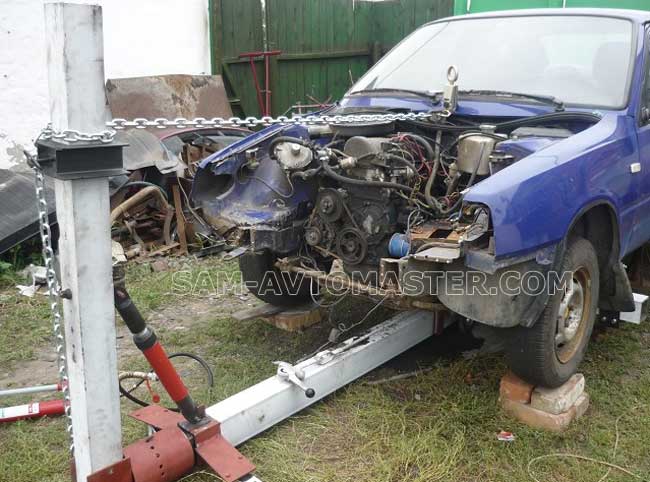

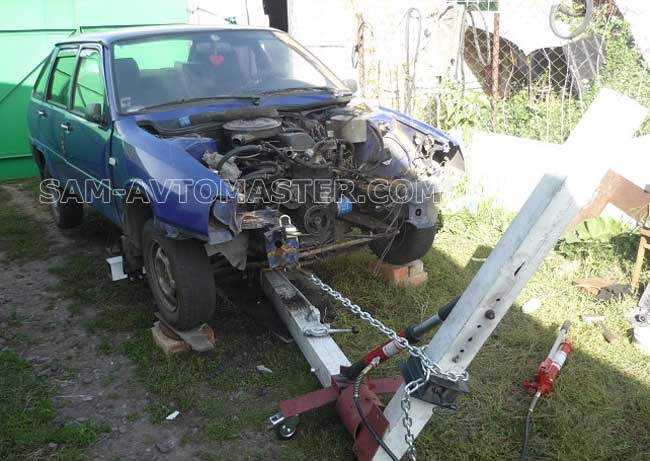

Для упрощения работы были сварены специальные подставки с заездом авто на них передом или задом и стало проще, а также гораздо быстрее подводить стапель под брюхо автомобиля.

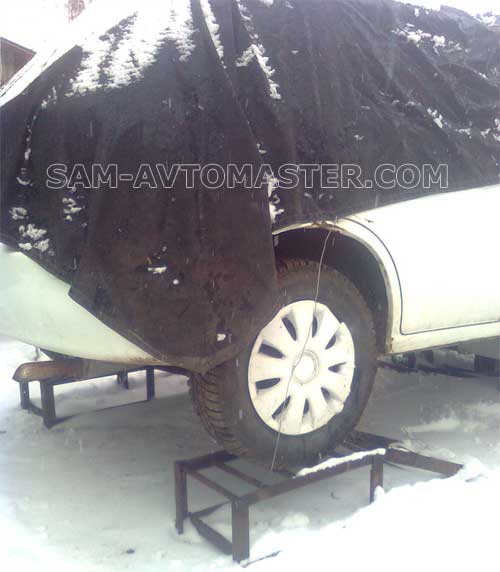

- Мостики Мостики
- Стапель в работе Стапель в работе
- Стапель в работе Стапель в работе
- Стапель в работе Стапель в работе
https://sam-avtomaster.greendacha.com/oborudovanie/stapel-svoimi-rukami#sigProIdfef0c60521
У такой конструкции стапеля есть возможность поставить приспособу, чтобы тянуть вниз. Для этого нужно немного его модернизировать, поставив ролик скольжения под звенья цепи.
Минусы и плюсы данной конструкции стапеля сделанного своими руками. Возможно, стоит их учесть, если будете повторять такую или подобную конструкцию.
Минусы и доработки:
- Всего два захвата порогов и нет регулировки их по высоте.
- Фиксатор поворота стрелы по горизонтали: было железо 5 мм, надо минимум 10-15 мм.
- В процессе эксплуатации начали вылезать слабые места, которые были усилены.
- Длина телескопической стрелы в принципе избыточная, поэтому можно сделать короче.
- Как цеплять машину за пороги снизу этими захватами, если у них нет отбортовки, например, машины типа БМВ? Для этого понадобятся специальные адаптеры, которые стоят весьма не малых денег (есть варианты самоделок).
Плюсы:
- Как плюсом, так и минусом можно считать мобильность стапеля и возможность поворачивать его в разные стороны, но в небольшом гараже, будет проблема с перемещениями.
С другой стороны, не каждый ремонт автомобиля требует использование стапеля и в таком случае его можно просто выкатить за пределы гаража. А для небольшого гаража будет практичнее сделать стационарный стапель (о нем поговорим чуть ниже).
Общие впечатления Евсея (автора проекта) от работы со своим стапелем:
В общем, красота, машина стоит на стапеле мертво, гидравлика тянет исключительно легко, как будто не железо тянешь, а картон или бумагу. До этого пользовался обычной лебедкой, поэтому могу сравнивать и сказать, что это небо и земля. Стапель зарекомендовал себя как настоящий труженик, оценка ему 5 с плюсом, очень мобильный и надежный.
Почитать на нашем форуме подробности и обсуждение данной конструкции можно здесь.
Как один из вариантов небольшого самодельного стапеля для использования в гараже, ниже в видео от Бориса АвтоДока, где он подробно рассказывает о своей конструкции.
Во втором видео, ошибки, выявленные уже при работе, как он их исправил и какие переделки сделал.
Стационарный напольный стапель в гараже
И вот теперь, мы плавно перешли к стационарному стапелю или как его еще называют - напольному.
Вот высказывание Евсея, автора передвижного стапеля сделанного своими руками и о котором мы говорили в первой части нашей статьи:
Если бы я изначально строил бы этот гараж для кузовного ремонта, то я бы вдоль смотровой ямы на всю ее длину забетонировал швеллеры, а к этим швеллерам сделал анкерное крепление захватов за пороги машины. И тяговая стрела тоже крепилась бы на анкерные крепежи.
В стены бы тоже вложил швеллеры или рельсы, то есть сварил бы своего рода клетку, чтоб можно было тянуть в любом направлении одновременно в нескольких направлениях. Тогда думаю, можно было бы браться за ремонт любой сложности.
Что самое важное в стапеле? Самое важное то, чтобы можно было надежно зафиксировать автомобиль и уже тогда его можно тянуть в любую сторону, конечно если позволяет конструкция стапеля.
Чертежей я на такой стапель предложить не могу, т.к. своего не имею, а у каждого мастера если стапель не покупной, а сделанный своими руками, то делался по принципу своего видения ситуации (решаемых задач, исходных материалов, размеров гаража, финансов и прочих «хотелок»).
В основном это сваренные и вмурованные в бетон швеллеры с пропилом под крепление различных приспособ (захваты порогов, «башня»).
Некоторые автомастера делают из швеллеров целый куб по всему объему гаража. Такой своеобразный стапель позволяет тянуть кузов в любом направлении и под любым наклоном. Конечно такое решение самое удобное, но весьма дорогостоящее.
Конструкция самодельного напольного стапеля в видео от Ивана из Нижнего Новгорода. Видео из трех частей.
Часть первая - общая конструкция и бюджет.
Часть вторая - Преимущества.
Часть третья - Чертежи и полный расклад.
Если вы собрались сделать напольный стапель именно своими руками, то подойдите к этому вопросу вдумчиво и целенаправленно. Накидайте эскиз в зависимости от размеров вашего гаража и предполагаемой работы, определитесь со списком необходимых материалов, подумайте, как и где можно сэкономить.
Не лишним будет ознакомиться с различными конструкциями самодельных стапелей, коих можно найти в интернете предостаточно. И возьмите от них все лучшее, учитывая ошибки и недостатки – учитесь на чужих ошибках!
Комментарии
В основном самодельный стапель делают из того, что проще (дешевле) достать или исходя из имеющегося подсобного оборудования. Поэтому, однозначного мнения тут быть не может. Я думаю, что из швеллера будет удобнее, но это моё мнение.
А вообще думаю надо сначала схему нарисовать и подумать как разместить его вокруг ямы.
